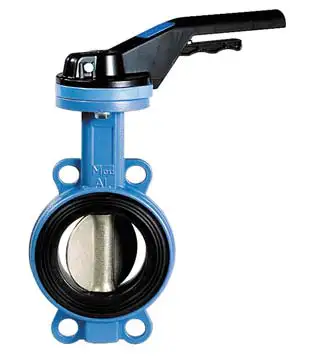

Pillangószelep SO1150

Leírás	Kézikar vagy kézi csigahajtómű, ISO csatlakozású hajtóműperem, Wafer típusú, Teljesen áteresztő típus, Cserélhető gumi ülékgyűrű, 9 reteszelhető pozíció, Rilsan bevonat: 250 – 300 mikron vastagságban
Felhasználás	Folyadékokra, Max nyomás: 16 bar DN200-ig, 10 bar DN250-DN600-ig

TTV pillangószelep karima közé építhető,
wafer kézikarral vagy kézi csigahajtóművel
DN32 – DN1500, PN10 – PN16, Sferaco 1150 típus

Anyagok	Hőmérséklet	Alkalmazható	Nem alkalmas
EPDM	– 5°C – 90°C	Hidegvíz és melegvíz, tengervíz, alkáli folyadékok, szódavíz	Szénhidrogének, gázok
NBR	– 20 °C – 90 °C	Földgáz, levegő, víz, tengervíz,olajok és zsírok.	Oldószerek, benzin, benzol, xilol

TTV pillangószelepek mérettáblázata

DN	32/40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	750	800	900	1000
A	206	228	243	266	294	324	349	438	461	523	582	645	738	822	965	1100	1150	1248	1325	1457
B	140	156	162	170	185	207	216	256	248	280	300	340	394	440	507	575	600	655	685	754
C	82	102	119	135	155	185	208	270	328	381	437	486	538	595	695	804	860	911	101	1124
E	33	43	46	46	52	56	56	60	68	78	78	102	114	127	154	165	190	190	203	216
F	10,5	10,5	14,5	16,5	16,5	18,5	18,5	22,5	25,5	30,5	30,5	35,5	50	50	60	60	65	65	80	80
J	8	8	9	11	11	14	14	17	19	22	22	27	NA	NA	NA	NA	NA	NA	NA	NA
K	110	125	145	160	180	210	240	295	350	400	460	515	565	620	725	840	900	950	105	116
L	70	70	70	70	70	70	70	70	102	102	140	140	140	140	165	254	254	254	254	254
*N M**	4*9	4*9	4*9	4*9	4*9	4*9	4*9	4*9	4*11	4*11	4*18	4*18	4*18	4*18	4*22	8*18	8*18	8*18	8*18	8*18
T	18	18	18	18	18	18	23	23	23	23	23	27	M24	M24	M27	M27	M30	M30	M30	M30
Súly	2	3,5	4,5	5	6,5	8	9	15	21,5	30	39	52	87	117	177	258	296	330	505	661

Az esetleges hibákért felelősséget nem vállalunk !
